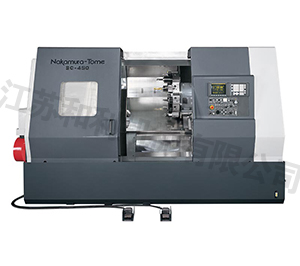

SC-450、450L

SC-450、450L


· SC-450
· ビッグスイング! クラス最大810mmの振りを持つ複合加工機
· 全軸高剛性角スライド採用
· 30/22kW 934/685N・m 主軸モーター搭載
· 5.5/3.7kWミーリングモーター搭載、回転速度3600min-1
· Y軸装備 ±70mm
· 12角12ステーション角タレット、12ステーションVDIタレットを用意
· SC-450L
· 最大加工長さ1520mm、ベッド上の振り810mm
· 5.5/3.7kW、3600min-1のミーリングや、±75mmのY軸仕様も選択出来ます
· 全軸高剛性角スライド採用
· 30/22kW 856/627N・m 主軸モーター搭載
· 12角12ステーション角タレット
· NC制御テールストックとNTナース専用画面で段取りが簡単に
· 移動式ペンダント型操作盤で使いやすくなりました
· 大型カラー液晶画面とLED照明内蔵スイッチで見やすくなりました

能力・容量

SC-450xSC-450L
最大加工径A仕様465mmx480mm
B仕様480mm
最大加工長さA仕様785mmx1520mm
B仕様715mm
センター間距離1050mmx1,752mm
棒材作業能力 (丸)80mmx81mm
チャックサイズA仕様12"/305mmx12"305mm
B仕様15"/381mm
移動量
X軸/Z軸移動量315mm/825mmx322.5mm/1610mm
Y軸移動量(op.)±70mmx±75mm
主軸
主軸回転速度2,500min-1
主軸電動機30/22kW・856/627N・m
刃物台
刃物台の数1
刃物台の形式/割出数12角タレット/12
角バイト□25mm
ボーリングバーφ50mm
ミーリング(op.)

SC-450xSC-450L
回転工具主軸回転速度3,600min-1
電動機5.5/3.7kW
回転方式/回転工具取付本数1本駆動/12
コレットサイズAR32/Φ1~20mm
C軸早送り速度200min-1
C軸結合時間1.5秒
心押台(op.)
駆動方式油圧
x
NC制御サーボ駆動方式
移動量100mmx1490mm
芯押軸
テーパー穴
回転センター-xMT-5
ビルトインセンターMT-4xMT-4/MT-5(op.)
推力調整範囲-x2.5~6.5kN
全体
高さ2,100mmx2,185mm
所要床面積の大きさ(L×W)3,865mmx1,975mm
x
5,050mm×2,165mm
正味質量(含む制御)7,500kgx9,000kg
