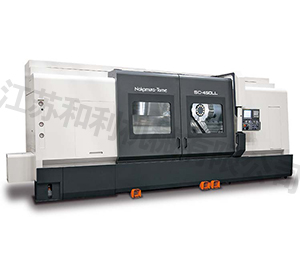

SC-450LL

SC-450LL


· 最大加工長さ2520mm、ベッド上の振り810mm
· ミーリング仕様(5.5/3.7kW、3600min-1)、Y軸仕様(±75mm)を用意。
· 全軸高剛性角スライド採用
· 30/22kW 2500/2028N・m(バー能力165.5mm仕様) 主軸モーター搭載
· 12角12ステーション角タレット
· NC制御テールストックとNTナース専用画面で段取りが簡単に
· 移動式ペンダント型操作盤で使いやすくなりました
· 大型カラー液晶画面とLED照明内蔵スイッチで見やすくなりました
· プログラム記憶容量1280m、登録プログラム個数400個標準搭載

能力・容量
最大加工径/最大加工長さ480mm/2520mm
センター間距離2,752mm
棒材作業能力 (丸)81mm165.5mm
チャックサイズ12" 305mm18" 450mm
移動量
X軸/Z軸移動量322.5mm/2610mm
Y軸移動量(op.)±75mm
主軸
主軸回転速度2,500min-11200min-1
主軸電動機出力30/22kW30/30kW
トルク856/627N・m2500/2028N・m
刃物台
刃物台の数1
刃物台の形式/割出数12角タレット/12
角バイト□25mm
ボーリングバーφ50mm




ミーリング(op.)
回転工具主軸回転速度3,600min-1
電動機5.5/3.7kW
回転方式/回転工具取付本数1本駆動/12
コレットサイズAR32/Φ1~20mm
C軸早送り速度200min-1
C軸結合時間1.5秒
心押台
仕様推力11kN仕様推力20kN仕様(op.)
駆動方式NC制御サーボ駆動方式
移動量2025mm
早送り速度15m/min8m/min
芯押軸のテーパー穴の形式回転センターMT-4MT-5
推力調整範囲2.5~11kN2.5~20kN
全体
所要床面積の大きさ(L×W×H)6,530mm×2,165mm
×2,213mm
正味質量(含む制御)15,000kg
