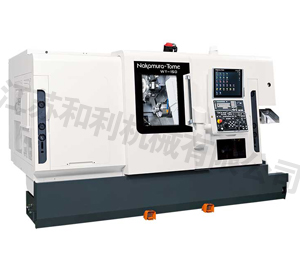

WY-150

WY-150


· 大画面19インチカラー液晶タッチパネルを搭載した最新制御装置「NT Smart X」搭載。
· 3D Smart Pro搭載 CADデータ読込機能でプログラム作成時間が簡単に、早くなります。
· 上下刃物台にミーリング、Y軸を標準搭載する量産対応型複合加工機。
· 高剛性刃物台にY軸搭載! Y1 / ±45mm、Y2 / ±35mm。
· 48ツールステーション、ミーリング工具最大24本、旋削工具なら最大48本取付け可能。
· 最大22/15kWの旋削能力!(両持ち加工時) 15/11kW+11/7.5kWスピンドルモーター搭載。
· 5.5/3.7kW、6,000回転ミーリングモーター搭載。




φ51mm仕様φ65mm仕様
能力・容量
最大加工径225mm
最大加工長さ565mm
主軸端面間距離max.850mm/min.200mm
棒材作業能力(丸)51mm65mm
チャックサイズ6"165mm
移動量
X1/X2軸移動量160.5mm
Z1/Z2軸移動量565mm
B軸移動量650mm
Y1/Y2軸移動量±45mm / ±35mm
主軸L,R
主軸回転速度5,000min-14,500min-1
主軸電動機L:15/11kW  R:11/7.5kW




φ51mm仕様φ65mm仕様
刃物台
刃物台の数2
回転工具主軸回転速度6,000min-1
電動機5.5/3.7kW 24 /16N.m
刃物台の形式/割出数12角タレット/24
回転方式/回転工具取付本数1本駆動 / 12
全体
機械の高さ(H)2,010mm
所要床面積の大きさ(L×W)3,814mmx2,218mm
正味質量(含む制御)9,500kg
