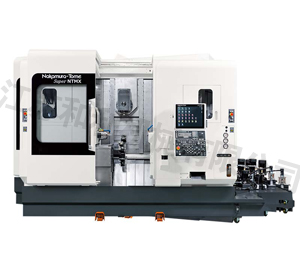

Super NTMXNTMXL

Super NTMXNTMXL


· 主軸端面間距離1320mm,ロングベッド仕様誕生/NTMXL
· ツインATCでこんなに簡単!『ツーリングが』,『次の段取りが』,『工具管理が』,『工具の付け替えが』
· ユーザーインターフェースが進化!大画面19インチカラー液晶タッチパネルにNTIPS搭載で見やすい、使いやすい、分かりやすい
· 上下刃物台構造、工具軸のY軸ストローク200mm(±100mm)
· 工具軸7.5/3.7kW、max.54N・m、最高回転数12、000min-1
· 静音、低振動サーボ駆動ATC搭載、工具搭載本数48本 (24+24)
· 工具軸旋回角度190° (±95°)
· スピンドルモーターL側11/7.5kW、R側11/7.5kW 両持ち加工時は22/15kWの旋削能力
· 対向2スピンドル、L・R同時加工で時間短縮
· 幅広、低重心設計の高剛性水平ベッド、垂直コラム構造採用

能力・容量

φ51mm仕様φ65mm仕様(op.)
最大加工径/最大加工長さ220mm/780mm
主軸端面間距離max.980mm/min.210mm
棒材作業能力 (丸)51mm65mm
チャックサイズL,R:165mm(6",)210mm(8")
移動量
X1/X2軸移動量570/130.5
Z1/Z2軸移動量1,297/658mm
B2軸移動量770mm
Y1軸移動量±100
X1/X2軸早送り速度30/16m/min
Z1/Z2/Y1軸早送り速度40/40/16m/min
B2軸早送り速度40m/min
主軸L,R
主軸回転速度5,000min-14,500min-1
L軸主軸電動機11/7.5kW max.75.4N・m
R軸主軸電動機11/7.5kWmax. 75.4N・m



ツールスピンドル
工具軸回転数12,000min-1 (op.20,000min-1)
ツールスピンドル電動機7.5/3.7kW max.54N.m
ツールシャンク形式CAPTO C4
工具収納本数48本(24x2)
工具最大径/隣接工具無し60mm/80mm
工具最大長さ/最大重量180mm/4kg
オリエンテーション機能90°割出
B軸割出角度190°(±95°)
下刃物台
刃物台の形式/割出数12角タレット/24
角バイトシャンク部の高さ□20mm
ボーリングバーのシャンク部の直径Φ25
回転工具主軸回転速度(op.)6,000min-1
回転工具電動機(op.)7.1/2.2kW
全体
所要床面積の大きさ(L×W×H)3,935mm×3,015mm
×2,650mm
正味質量(含む制御)14,500kg




能力・容量

φ51mm仕様φ65mm仕様(op.)
最大加工径/最大加工長さ220mm/1120mm
主軸端面間距離max.1320mm/min.210mm
棒材作業能力 (丸) L/R51mm65mm
チャックサイズL,R:165mm(6",)210mm(8")
移動量
X1/X2軸移動量585/130.5mm
Z1/Z2軸移動量1,637/998mm
B2軸移動量1110mm
Y1軸移動量±100
X1/X2軸早送り速度30/16m/min
Z1/Z2/Y1軸早送り速度40/40/40m/min
B2軸早送り速度16m/min
主軸L,R
主軸回転速度5,000min-14,500min-1
L軸主軸電動機11/7.5kW
R軸主軸電動機11/7.5kW



ツールスピンドル
工具軸回転数12,000min-1 (op.20,000min-1)

ツールスピンドル電動機11/7.5kW

ツールシャンク形式CAPTO C4(op.HSK-A40)

工具収納本数48本(24x2)

工具最大径/隣接工具無し60mm/80mm

工具最大長さ/最大重量180mm/4kg

オリエンテーション機能90°割出

B軸割出角度190°(±95°)

下刃物台
刃物台の形式/割出数12角タレット/24
角バイトシャンク部の高さ□20mm
ボーリングバーのシャンク部の直径Φ25
回転工具主軸回転速度(op.)6,000min-1
回転工具電動機(op.)7.1/2.2kW
全体
所要床面積の大きさ(L×W×H)5,806mm×3,138mm
×2、795mm

正味質量(含む制御)16,500kg
