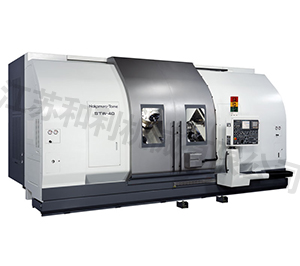

STW-40STS-40

STW-40STS-40


· トータル26kWのミーリング能力を持つ最新鋭複合加工機
· 常に切粉が出ます! 工具軸工具交換中はL・Rのロアータレットで加工
· 対向2スピンドル、L・R同時加工で時間短縮
· 高剛性! 伝統のキサゲ作業による摺り合わせスライドを工具軸に搭載!
· L / R主軸は同じ能力を持つ22 / 15kWビルトインモーター搭載!
· 両持ち旋削加工時は44kW / 30kWの重切削能力を発揮!
· ロアータレットにも本格ミーリング能力、5.5 / 3.7kWミーリングモーター×2


能力・容量STW-40STS-40
最大加工径/最大加工長さ400mm/1,500mm
主軸端面間距離max.1,900mm/min.300mm
棒材作業能力 (丸)70mm(op.90mm)
チャックサイズ305mm/12"(op.380mm/15")



移動量STW-40STS-40
X1/Z1/B2軸移動量620/1,600/1,600mm
X2/X3軸移動量275/275mm275mm/-
Z2/Z3軸移動量550/550mm1,600mm/-
Y軸移動量200mm(+110, -90mm)



主軸L,RSTW-40STS-40
主軸回転速度3,500min-1(op.2,500min-1)
L軸主軸電動機22/15kW(op.30/22kW)
R軸主軸電動機22/15kW(op.30/22kW)



ツールスピンドルSTW-40STS-40
工具軸回転数6,000min-1(op.12,000min-1)
ツールスピンドル電動機15/11kW
ツールシャンク形式KM63, CAPTO C6(op.HSK-A63)
工具収納本数40本(op.80)
工具最大径/隣接工具無し90mm/120mm
工具最大長さ/最大重量250mm/8kg
オリエンテーション機能90°割出
B軸割出角度200°(±100°)
下刃物台STW-40STS-40
刃物台の数21
回転工具主軸回転速度3,600min-1
刃物台の形式/割出数12角タレット/12
電動機5.5/3.7kW 58.3/39.2N.m
回転方式/回転工具取付本数1本駆動/12



全体STW-40STS-40
所要床面積の大きさ(L×W×H)6,700mm×3,173mm
×3,173mm
正味質量(含む制御)25,000kg
