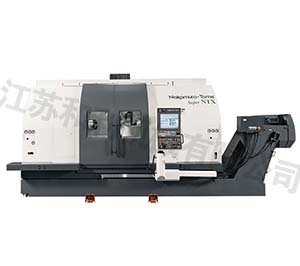

Super NTX

Super NTX


· トータル29.5kWのミーリング能力を持つ最新鋭複合加工機
· 常に切粉が出ます!  工具軸工具交換中はL・Rのロアータレットで加工
· 対向2スピンドル、L・R同時加工で時間短縮
· 高剛性! 伝統のキサゲ作業による摺り合わせスライドを工具軸に搭載!
· L/R主軸は同じ能力を持つ22/18.5kWビルトインモーター搭載!
· 両持ち旋削加工時は44kW/37kWの重切削能力を発揮!
· ロアータレットにも本格ミーリング能力、5.5/3.7kWミーリングモーター×2

能力・容量Super NTXSuper NTX(s)
最大加工径/最大加工長さ390mm/1,100mm
主軸端面間距離max.1,400mm/min.250mm
棒材作業能力 (丸)65mm(op.71mm)
チャックサイズ8"(op.10")



移動量Super NTXSuper NTX(s)
X1/Z1/B2軸移動量630/1,150/1,150mm
X2/X3軸移動量255/255/375/375mm255/-/1,150/-mm
Y軸移動量160mm(±80mm)



主軸L,RSuper NTXSuper NTX(s)
主軸回転速度4,500min-1(op.3,500min-1)
L軸主軸電動機22/18.5kW
R軸主軸電動機22/18.5kW



ツールスピンドルSuper NTXSuper NTX(s)
工具軸回転数8,000min-1(op.12,000min-1)
ツールスピンドル電動機18.5/11kW
ツールシャンク形式KM63, CAPTO C6(op.HSK-A63)
工具収納本数24本(op.40,80,120)
工具最大径/隣接工具無し90mm/120mm
工具最大長さ/最大重量300mm/8kg
オリエンテーション機能90°割出
B軸割出角度230°(±115°)



下刃物台Super NTXSuper NTX(s)
刃物台の数21
回転工具主軸回転速度3,600min-1
刃物台の形式/割出数12角タレット/24
電動機5.5/3.7kW 40/26N.m
回転方式/回転工具取付本数1本駆動/12



全体Super NTXSuper NTX(s)
所要床面積の大きさ(L×W×H)5,875mm×3,568mm
×3,150mm
5,825mm×3,568mm
×3,127mm
正味質量(含む制御)20,000kg
