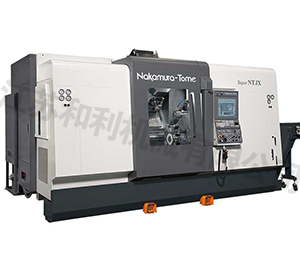

Super NTJX

Super NTJX


· 大画面19インチカラー液晶タッチパネルにNTIPS搭載
· 工具軸、ロアータレットにY軸搭載! 工具軸140mm、ロアータレット70mm
· 工具軸7.5/3.7kW、ロアータレット5.5/3.7kWのミーリングモーター搭載
· 静音、低振動サーボ駆動ATC搭載、工具搭載本数40本 (op.80・120)
· 工具軸旋回角度190° (±95°)
· スピンドルモーターL側15/11kW、R側11/7.5kW 両持ち加工時は22/15kWの能力
· 対向2スピンドル、L・R同時加工で時間短縮
· リジットステーション、タレットの魅力! Y軸搭載で工具毎に微調整がワンタッチで可能に

能力・容量

φ51mm仕様φ65mm仕様(op.)
最大加工径/最大加工長さ400mm/1,500mm
主軸端面間距離max.1,900mm/min.300mm
棒材作業能力 (丸)51mm65mm
チャックサイズ170mm(6")
移動量
X1/X2軸移動量1,090/1,005mm
Z1/Z2軸移動量1,090/1,005mm
B2軸移動量1,008mm
Y1/Y2軸移動量±70/+20mm,-50mm
主軸L,R
主軸回転速度6,000min-14,500min-1(op. L)
L軸主軸電動機15/11kW 221.5 / 162.5N・m
R軸主軸電動機11/7.5kW/ 208 / 115N・m



ツールスピンドル
工具軸回転数8,000min-1(op.12,000min-1)
ツールスピンドル電動機7.5/3.7kW max.54N.m
ツールシャンク形式KM63, CAPTO C6(op.HSK-A63)
工具収納本数40本(op.80,120)
工具最大径/隣接工具無し70mm/90mm
工具最大長さ/最大重量280mm/8kg
オリエンテーション機能90°割出
B軸割出角度190°(±95°)
下刃物台
回転工具主軸回転速度6,000min-1
刃物台の形式/割出数12角タレット/24
電動機5.5/3.7kW max.24N.m
回転方式/回転工具取付本数1本駆動/12
全体
所要床面積の大きさ(L×W×H)4,718mm×2,922mm
×2,445mm
正味質量(含む制御)14,000kg
