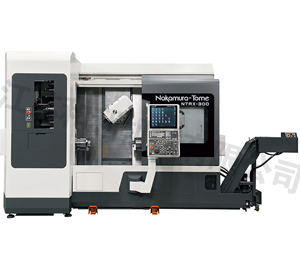

NTRX-300

NTRX-300


· 新型操作盤 NT Smart X 搭載、大画面19インチカラー液晶タッチパネル
· X-Y平面で□250mmの移動範囲、X軸は主軸中心からマイナス方向に125mm、Y軸は主軸中心に対して±125mm移動
· 工具軸18.5/11kW、8000min-1
· 工具収納本数40本、 (op.80・60.・120)
· 工具軸旋回角度225° (-120°、+105°)
· サブスピンドル仕様かテールストック仕様を選択できます。
· 高剛性デザイン-各構造物は水平、垂直構造を基本に左右対象にデザイン
· 接近性の向上-視認性に優れる大きな窓、近い位置にあるチャック、オペレータに優しい構造となっています。


サブスピンドル仕様
能力・容量
最大加工径/最大加工長さ640mm / 1,150mm
主軸端面間距離max.1,350mm / min.250mm
棒材作業能力 (丸)65mm (op.Φ71,Φ80,Φ90)
チャックサイズ254mm(10")
移動量
X1 / Z1 / B2 / Y軸移動量700mm / 1125mm / 1100mm / 250mm
B軸旋回角度225°(-120°、+105°)
L主軸
主軸回転速度4,500min-1
主軸電動機15 / 11kW (op.22/18.5kW)
ATC
工具収納本数40本 (op.60,80,120本)
工具軸
工具軸回転数8,000min-1 (op.12,000min-1)
工具軸電動機18.5 / 11kW
ツールシャンク型式HSK-A63 (op.CAPT C6)
R主軸
主軸回転速度4,500min-1
主軸電動機15/11kW (op.22/18.5kW)
全体
所要床面積(LxWxH) チップコンベア無し4,529mm x 2,670mm x 2、610


テールストック仕様
能力・容量
最大加工径/最大加工長さ640mm / 1,150mm
主軸端面間距離max.1,350mm / min.250mm
棒材作業能力 (丸)65mm (op.Φ71,Φ80,Φ90)
チャックサイズ254mm(10")
移動量
X1 / Z1 / Y軸移動量700mm / 1125mm / 250mm
B軸旋回角度225°(-120°、+105°)
L主軸
主軸回転速度4,500min-1
主軸電動機15/11kW (op.22/18.5kW)
ATC
工具収納本数40本 (op.60,80,120本)
工具軸
工具軸回転数8,000min-1 (op.12,000min-1)
工具軸電動機18.5/11kW
ツールシャンク型式HSK-A63(op.CAPT C6)
テールストック
駆動方法NC制御
移動量 / 早送り速度 / テーパー1100mm / 8000mm/min / MT-5
全体
所要床面積(LxWxH) チップコンベア無し4,529mm x 2,670mm x 2、610mm
